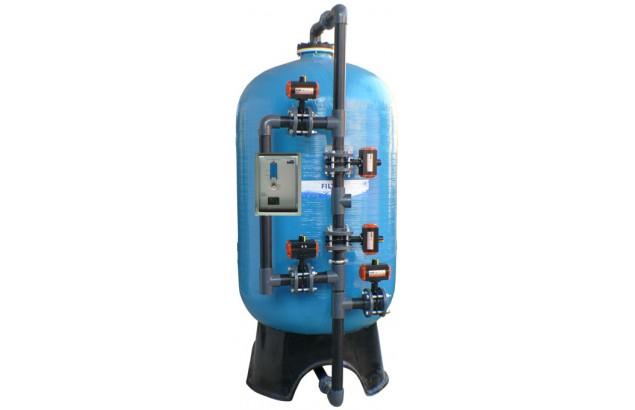

AF P Serisi Tortu Filtresi
Ürünler > Filtrasyon Sistemleri > Tortu Filtrasyon Sistemleri > AF P Serisi Tortu Filtresi
AF P Serisi Tortu Filtresi
5 -60 m³/h FRP tank Pnomatik vanalı yüzey borulamalı
Tortu Filtrasyon Sistemleri
► Multimedia filtreler; su kaynağında olması muhtemel askıda katı madde, mil, silis ve partiküllerin sudan uzaklaştırılması için kullanılır.
► Multimedia filtreleri 4-6 katmanlı filtre mineralleri ile 10 µ a kadar hassas filtrasyon yapılabilir.
► Hamsu kirliliğine bağlı olarak bulanıklık değeri 1 NTU seviyesine kadar filtre edilebilir.
► PLC kontrollü olup sistem tam otomatik olarak çalışmaktadır.
► PLC devre dışı bırakılarak sistem manuel olarak da işletilebilmektedir.
► Manuel/otomatik işletmede ve sistemin hangi etapta olduğunu gösteren ledli kontrol panosu sayesinde esnek işleteme imkanı sağlamaktadır.
Stndart Özelliklera
► Epoxy kaplı UV ışınları ve korozyona dayanıklı tank.
► Çift Etkili Pnomatik aktuatörlü paslanmaz klapeli kelebek vana.
► PVC ön düzen tesisat
► Siemens Logo PLC ile kontrol paneli.
► Aynı panoda Otomatik ve manuel kullanılabilen sade PLC panosu
► Saatlik, günlük ve haftalık ters yıkamayı ayarlayabilme imkanı.
► Saatlik çalışma verilen saat aralığında ters yıkama başlama
► Haftalık proğramda istenilen günlerde ve saatte ters yıkamayı ayarlayabilme imkanı.
► Ters yıkama ve durulama debi kontrol orifisi.
► Otomatik hava tahliye sistemi.
► Ters yıkama sırasında çıkış suyunu keser.
Opsiyonel özellikler
► Fark basınç sensörü ile çalışma & ters yıkama.
► PP, HDPE veya Paslanmaz çelik ön düzen tesisat.
► Volumetrik (kapasitye ) bağlı çalışma.
► Otomatik by pass vanası.
► Vana konum bilgisi ( limit switch )
► Ters yıkamada geçen süreyi sayıp saymama.
| MODEL | AF 500-P2 | AF 750-P2 | AF 900-P2 | AF 1500-P2 | AF 2000-P3 | |
| Tank | ( Ø-H ) inch | 30-72 | 36-72 | 42-72 | 48-72 | 63-86 |
| ( Ø-H ) cm | 77-215 | 92-215 | 103-225 | 123-230 | 164-238 | |
| Valf | Bağlantı Model | 2" | 2,5" | 3" | ||
| Atık hattı | 2" | 2,5" | 3" | |||
| Mineral | Quartz (kg) | 525 | 800 | 1.200 | 1.450 | 3.000 |
| Katalitik Mineral (kg) | 52 | 105 | 125 | 175 | 280 | |
| Debi ( m³/h ) | 10 m/h | 5 | 7 | 9 | 12 | 20 |
| 20 m/h | 9 | 13 | 18 | 23 | 40 | |
| 30 m/h | 14 | 20 | 27 | 35 | 60 | |
| Ters Yıkama debisi | 9 | 13 | 18 | 23 | 40 | |
| Su sarfiyatı (m3 / ters yıkama) | 3,02 | 4,24 | 5,23 | 7,54 | 14,6 | |
| Ünite Ebatları | Genişlik (cm) | 77 | 92 | 103 | 123 | 164 |
| Derinlik (cm) | 105 | 120 | 135 | 150 | 200 | |
| Yükseklik(cm) | 230 | 232 | 243 | 248 | 260 | |
| Ağırlık(kg) | 700 | 1.085 | 1.600 | 1.930 | 3.715 | |
| Çalışma basıncı | Max. 6 bar | |||||
| Basınç kaybı | Max. 1 bar | |||||
| Çalışma sıcaklığı | 4 - 50 °C | |||||
| Pnömatik hava ihtiyacı | 6-8 bar yağsız ve kuru hava | |||||
| Enerji İhtiyacı & Güç tüketimi | 220 V 50 Hz & 5W/h | |||||
| Ürün görseli; aksesuar ve opsiyonel özelliklere bağlı olarak sipariş ettiğiniz ürünle aynı olmayabilir | ||||||
| Teknolojik yeniliklerden dolayı değişiklik hakkımız saklıdır. | ||||||
